吊橋的主纜拖拉系統設計安裝 發布時間：2017-05-10 瀏覽次數：1545
吊橋又稱懸索橋，由懸索、橋塔、吊桿、錨錠、加勁梁及橋面系所組成。吊橋的跨越能力是各種橋梁體系中最大的。按加勁梁的剛度，吊橋又可分為柔性與剛性兩種。下面簡要介紹一下吊橋的主纜拖拉系統設計安裝。
一、拖拉系統
牽引系統有循環式和往復式兩種
循環式牽引系統：將牽引索的兩端插接起來，形成環狀無極索，通過一臺驅動裝置、張緊設備、調整裝置和必要的支承滾筒循環運動。小循環：上、下游主纜設置分開，各自獨立的循環牽索系統；大循環：只設一套供上、下游主纜架設使用。
往復式牽引系統：該牽索系統的牽引索兩端分別卷入主副卷?yè)P(yáng)機，一端用于卷繩進行牽引，另一端用于放繩，兩臺驅動裝置聯動，使?fàn)恳髯魍鶑?fù)運動，由于索都長達千米以上，兩端需要大容量盤繩器配合使用。有主纜單側牽引，也有兩側牽引方式，雙牽方式貓道平衡，不易歪的好處。

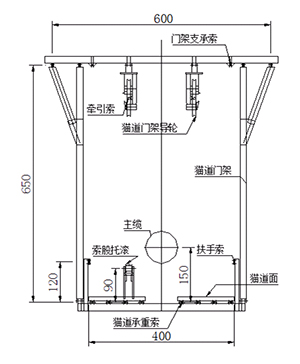

二、牽引索門架支承，門架是限制并支承牽引索沿貓道一定范圍運行。門架高6m，間距60m。
三、主纜索股主牽引卷?yè)P(yáng)機牽引力計算最大牽引力包括：PWS索股單跨和托輪最大張力和運行摩阻力牽引索自身的張力和運行摩阻力。
